GS-USB-PD-12V
Das Modul ist fertig aufgebaut und kann Plug&Play verwendet werden.
Produkte
Allgemeine Hinweise
Neben individuellen Auftragsarbeiten vertreibe ich Platinen und Bausätze für experimentelle Module/Bauteile im Bereich nicht zertifizierter Luftfahrt-Avionik.
Die von mit vertriebenen Platinen und Bausätze sind hierbei keine eigenständige Geräte. Auch wenn teilweise Hinweise zu möglichen Gehäusen o.ä. angegeben werden erwibst Du bei mir somit keine fertigen Geräte und/oder vollständige Bausätze zum Herstellen von Geräten.
Im Umkehrschluss ist es erforderlich, dass die Komponenten vor Inbetriebnahme und vor Herstellung eines Gerätes in Bezug auf elektromagnetische Verträglichkeit, Leistungsaufnahme, Wärmeenticklung, Funktion und weitere Indikatoren bewertet, abgesichert bzw. angepasst werden.
Ich übernehme keinerlei Haftung für Schäden, welche durch den Einsatz meiner Platinen und Bausätze entstehen.
In keinem Fall dürfen von mir angebotene Komponenten ohne Einhaltung aller rechtlichen Vorschriften in Luftfahrzeugen in Betrieb genommen werden.
GS-USB-PD-12V
Die Platine dient zum Versorgen von Trafficempfängern und Zubehör mit Spannung, welche über USB-C PD oder alterativ über das Schraubterminal bereitgestellt wird. Die Pins 1+2 werden hierbei mit Masse und die Pins 7+8 mit +12V versorgt. Die Platine ist somit ideal zur Versorgung von transporablen Trafficempfänger per Powerbank o.ä. Die Pins 1+2 werden hierbei mit Masse und die Pins 7+8 mit +12V versorgt. Bei Betrieb über USB-C PD leuchtet die LED orange. Das Schraubterminal kann hierbei zum Abgriff der Spannung für weitere Komponenten verwendet werden. Die PINs 3-6 der beiden RJ45-Buchsen sind 1:1 verbunden. Bei Versorgung der RJ45-Ports mit einer Spannung auf den Schraubterminals darf der USB-C Anschluss niemals verwendet werden. Die LED bleibt hierbei aus.
GS-TRT-GPS
Die Platine leitet die Anschlüsse der 15 poligen D-SUB Buchse (weiblich) auf den 15
poligen D-SUB Stecker (männlich) durch. Ausgenommen hiervon sind die PINS 12
(RX) und 5 (TX), welche von der Buchse auf Lötpads der Platine sowie auf eine
RJ45- Buchse (hier nur RX) herausgeführt werden. Weiterhin wird eine
Masseverbindung parallel abgegriffen und auf dein Lötpad sowie auf die RJ45
geführt.
Hierdurch kann die Platine bei entsprechenden Transpondern zwischen dem
Memory-Modul bzw. dem originalen Kabelbaum sowie dem eigentlichen Transponder
gesteckt werden um auf dem RX-PIN + Masse ein entsprechendes NMEA-GPS
Signal anzulegen (je nach Softwareversion des Transponders sollte dieses auf
4.800Baud konfiguriert werden). Abhängig vom Transponder lässt sich somit ADS-B
Out / Extended Squitter senden. Die Platine ist nicht zertifiziert und ist somit nur für
den experimentellen Nutzen vorgesehen. Die Platine sollte ggfs. isoliert (bzw. in
Schrumpfschlauch) werden.
Die RJ45-Buchse lässt sich durch die Belegung in fast allen Fällen 1:1 mit einem
Traffic-Empfänger (IGC-RJ45 Buchse) verbinden, um hiervon ein GPS-Signal zu
erhalten. Bitte vorab die jeweilige Belegung und Konfiguration gegenprüfen.
Die Version 2 ermöglichst zudem die Spannungsversorgung über die RJ45-Buchse.
GS-TRT-GPS
Platine ohne Zubehör
GS-TRT-GPSv2
Platine ohne Zubehör
GS-STATUX-Baro

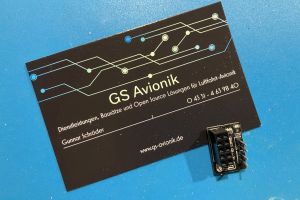

GS-STRATUX-Baro ist ein Modul für den Einsatz am Rasperry Pi. Es stellt einen originalen(!) Bosch BMP280 Sensor zur Verfügung, so dass dieser z.B. mit Stratux verwendet werden kann. Die Platine wird direkt auf die Pinheader-Leister eines Raspberry Pi gesteckt. Über die Lüfterausgänge lässt sich ein Lüfter mit 3.3V und/oder 5V betreiben. Die Lüfterausgänge sind nicht gesteuert.
GS-STRATUX-Baro
Das Modul ist fertig aufgebaut und kann Plug&Play verwendet werden.
GS-STRATUX-AHRS
GS-STRATUX-AHRS ermöglicht die Verwendung von GY-91-Modulen an einem Raspberry Pi. Bei der Verwendung von Stratux-Trafficempfängern lässt sich somit der MPU-9250 Sensor als Lagesensor, sowie der verbaute BMP280 als Drucksensor verwenden. Die Platine ist rein passiv und ermöglicht das Adaptieren einer GY-91-Platine an die Pinleisten eines Raspberry Pi. Zusätzlich lässt sich ein Lüfter an +3.3V oder alternativ +5V betreiben.
Die Platine wird sowohl einzeln als auch als Bausatz inkl. Buchsenleiste angeboten.
GS-STRATUX-AHRS-SET
Set bestehend aus Platine, Buchsen- und Stiftleiste.
GS-STRATUX-AHRS-Platine
Platine ohne Zubehör
GS-Traffic2WIFIv3

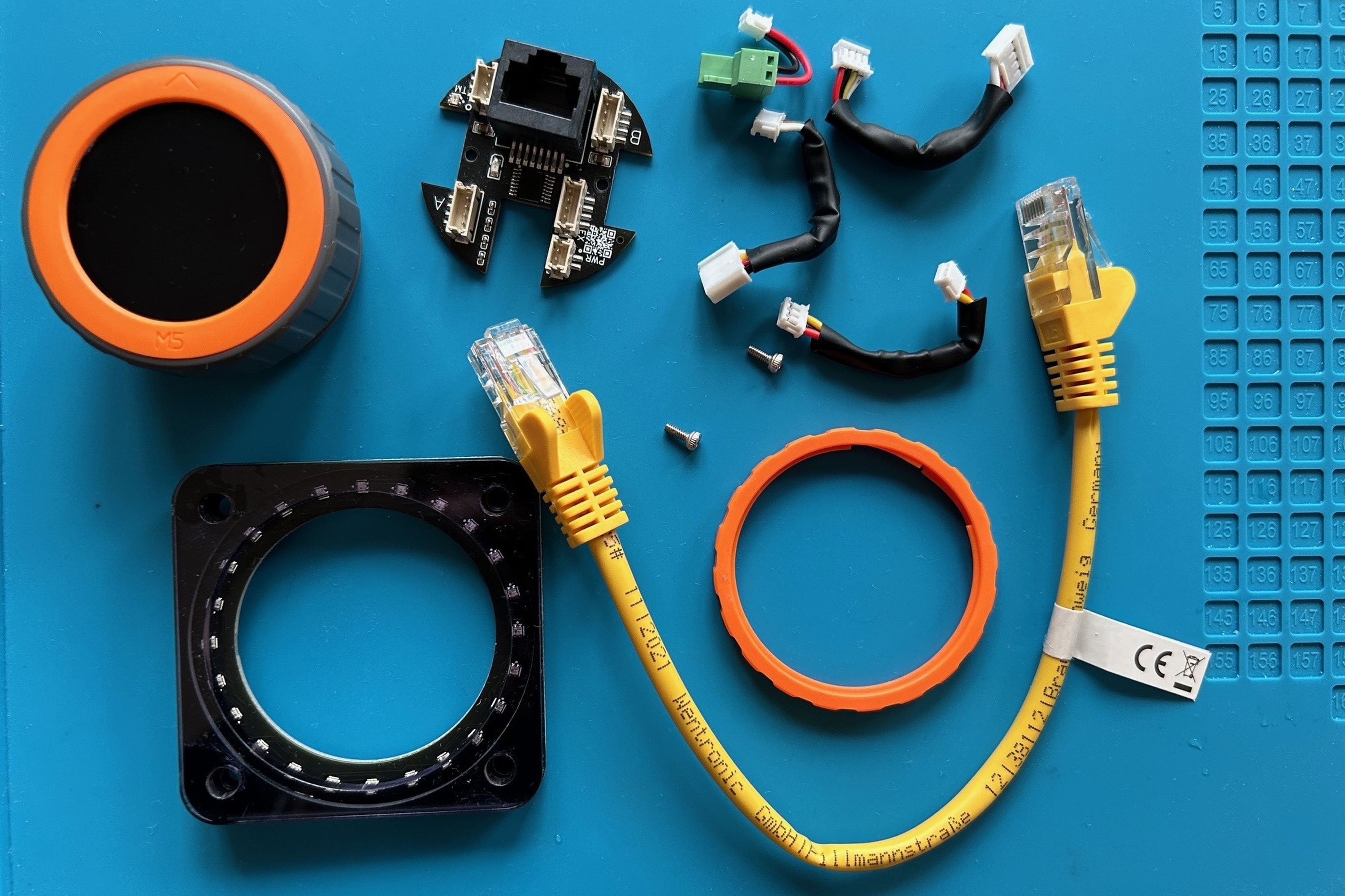

Die neuste Version des bekantnen GS-Traffic2WIFI mit integrierter Anzeige und Bedienelementen.
Achtung: Die Hardware wird verkauft, obwohl die Software noch nicht final ist. Ein Update auf die finale Software ist jederzeit möglich.
GS-Traffic2WIFIv2
GS-Traffic2WIFIv2 ist die Weiterentwicklung des ursprünglichen GS-Traffic2WIFI-Bausatzes. Es ermöglicht die Verbindung von WLAN-Geräten und Hardware mit serieller RS232-Schnittstelle und bietet hierüber hinaus eine Vielzahl weiterer Funktionen. Für Details schaut bitte ins Produktdatenblatt. Die neue Version GS-Traffic2WIFIv2 ist seit 01. Februar 2022 verfügbar.
Kunden eines GS-Traffic2WIFI-Bausatzes (Version 1.0) erhalten per Mailanfrage 15 EUR Rabatt auf ein GS-Traffic2WIFIv2-SET1
GS-Traffic2WIFIv2-SET1

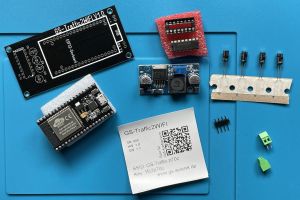

Komplettset bestehend aus
- bestückter Platine GS-Traffic2WIFIv2 mit vorinstallierter Firmware
- Mini-SMD-Sicherung
- Konfigurations-Aufkleber
- Aluminium-Gehäuse mit 4 Schrauben
- Schaumstoffpuffer
- 2 Std-Blenden
- 2 Zusatzblenden
- RJ45-Kabel
- Duo-LED 5mm
- LED-Einbaufassung
- 2x JST-Stecker + Kabel
GS-Traffic2WIFIv2-SET2
Komplettset bestehend aus
- bestückter Platine GS-Traffic2WIFIv2 mit vorinstallierter Firmware
- Mini-SMD-Sicherung
- Konfigurations-Aufkleber
- Aluminium-Gehäuse mit 4 Schrauben
- Schaumstoffpuffer
- 2 Std-Blenden
- RJ45-Kabel
GS-Traffic2WIFI
GS-Traffic2WIFI ist ein universeller Bausatz für die Verbindung von WLAN-Geräten und Hardware mit serieller RS232-Schnittstelle. Das ESP32-Entwicklungsboard ermöglicht hierbei eigene Software einzusetzen und auch weiterführende Transformationen durchzuführen. Abhängig vom gewähltem Set ist der ESP32 bereits mit der GS-Traffic2WIFI-Software ausgestattet, welche serielle Daten entgegennimmt und diese per WLAN auf der IP 192.168.1.1 auf einem konfigurierbaren TCP-Port (Std.-Port: 2000) zur Verfügung stellt. Hierbei fungiert der ESP32 als Access-Point und erlaubt den Clients eine Verbindung herzustellen. Die hierfür notwendigen Parameter liegen beim Komplettbausatz als Aufkleber bei. Je nach Set ist, so ein ESP32 enthalten ist, eine aktuelle Firmware installiert.
Die Software kann, unabhängig vom Kauf der Komponenten über mich, eingesetzt werden.
GS-Traffic2WIFI-SET1
Komplettset ohne Gehäuse mit vorinstallierter Firmware
GS-Traffic2WIFI-Platine
Platine ohne weitere Komponenten
GS-CHECKLIST
GS-CHECKLIST ist eine mechanische "Vor dem Start" bzw. "Vor der Landung" Checkliste für ULs.
Funktionsweise: Vor dem Start werden die Schalter nach oben gedrückt, vor der Landung nach unten. Die Schalter selbst haben keinerlei elektronische Funktion!
Die Checkliste besteht aus der Platine sowie 8 Schaltern. Ein Einbau der Schalter erfolgt durch Euch - hierfür ist ein 8mm Ring- oder Maulschlüssel notwendig. Für die Platine liegt kein weiteres Befestigungsmaterial bei.
Die jeweilige Seite (Deutsch/Englisch) kann selbst gewählt werden.
Die Größe der Platine beträgt 165mmx31.5mm.
Indiviudelle Beschriftungen sind grundsätzlich gegen Aufpreis und mit ca. 2 Wochen Wartezeit möglich.
Kauf bei ebay (16,90 EUR) - Rabatte möglich
Anfrage per Mail (15 EUR) - Rabatte möglich
GS-RS232-TTL

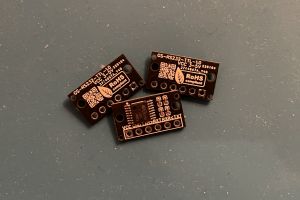

GS-RS232-TTL ist ein Pegelwandler von RS232 nach TTL bzw. von TTL nach RS232.
Die Platine wurde für den eigenen Einsatz entwickelt, da fast alle (meist deutlich günstigeren) Platinen über gefälschte Chips (häufig als MAX3232 deklariert) verfügen, welche nicht, unzuverlässig oder nur für eine kurze Zeit funktionieren.
Bei den verbauten Komponenten handelt es sich in der Version 1.0 um originale(!) ST3232ECTR von STMicroelectronics und hochwertige SMD-Kondensatoren von Samsung.
Der Pinabstand entspricht dem 2.54mm Lochraster.
